施耐德C-BUS智能照明控制系统

   C-Bus系统由澳大利亚奇胜电器公司在1994年初开发，其产品设计和制造工艺满足澳大利亚及欧洲电气安全和电磁兼容性标准。现今，C-Bus系统已被广泛应用于澳大利亚、新西兰、日本、英国、马来西亚、新加坡、南非、中国大陆、香港、澳门、台湾等国家和地区。时间证明，C-Bus系统功能先进，技术可靠，备受用户青睐。
    C-Bus系统是一个二线制的总线型式的智能控制系统，主要用于对照明系统的控制。也可用于消防等系统中的联动控制；除此之外还可以与其他如空调、消防、保安等系统联动。
    系统所有的单元器件（除电源外）均内置微处理器和存储单元，由一对信号线（双绞线）连接成网络。每个单元均设置唯一的单元地址并用软件设定其功能，通过输出单元控制各回路负载。输入单元通过群组地址和输出组件建立对应联系。当有输入时，输入单元将其转变为C-Bus信号在C-Bus系统总线上广播，所有的输出单元接收并做出判断，控制相应回路输出。
    C-Bus系统通过两根总线连接成网络。总线上不仅为每个组件提供36伏直流电源，还加载了控制信号。C-Bus通过系统编程使控制开关与输出回路建立逻辑对应关系，因此在设计时更加简单、灵活。

1．C-Bus系统协议
C-Bus系统遵从国际通讯协议标准， IEEE Standard 802.3 ‘CSMA/CD’ ‘CSMA/CD’即为：Carrier Sense - Multiple Access - Collision Detection Carrier Sense - 载波监听，判断网络上是否有其他的主机正在传送信号。
Multiple Access - 多个主机连接在同一条电缆上。
Collision Detection - 防止两个或两个以上的主机同时向总线上发送信息。 2. C-Bus 系统组成

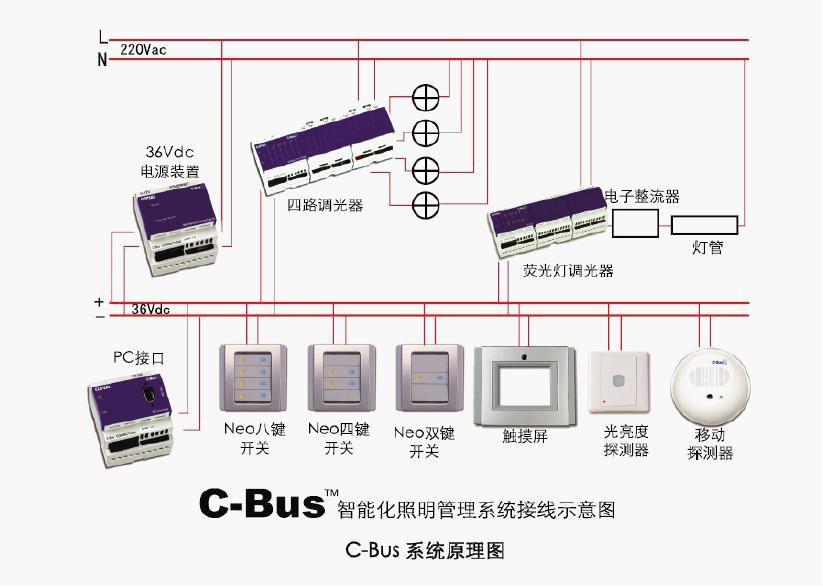

一个C-Bus系统是由系统单元、输出单元、输入单元三部分组成。有关各部分单元的介绍详见单元功能介绍。系统单元

	系统电源　　　5500PS
	为系统总线提供电源，每个电源模块最多支持18个单元供电电源输出为：36VDC、350mA
	PC接口　　　5500PC
	提供PC和C-Bus网络的接口、提供第三方软件监控C-Bus网络的标准的RS232接口集中控制接口，系统调试用接口
	网络桥　　　5500NB
	当遇到3种情况需要添加网络桥（1）网络内超过100个单元　　　　　　　　　　　　　　（2）控制地址数超过255个　　　　　　　　　　　　　　（3）网络内传输距离超过1000米

输入单元

	两键、四键、八键智能面板　　　E5052NL、E5054NL、E5058N
	带红外接收，背景灯，双色指示灯转换、自学习功能、场景功能等，更薄更轻，功能更强；可以同时实现普通按键开关和场景控制器的功能；
	五场景面板　　　5035NIR
	提供系统时钟，预设五种不同的灯光场景组合，带一个总关开关和红外线接收器，配遥控器。每一个场景按键可控制9路光源调光或开关，最多控制区域达33路。
	黑白触摸屏　　　5050CT2WE
	开关与调光、时间设定、用户预设、系统自诊断工具、多功能图形界面及控制页面设置、C-Bus网络信息、红外遥控、场景与定时程序调用、背景灯光控制调整、时钟与日期显示、密码保护
	室内型红外线感应器　　　E5751L
	用于探测人体移动时发出的红外线，去感知周围环境是否有人在活动，从而实现 “人来灯亮，人走灯灭”的功能。也可以通过探测到人的活动根据要求控制其他负载（如空调，风扇，电动门窗，报警器等）的开关。最大感测角90度，水平感测距离为6米。

	室外型红外线感应器　　　E5750WPL
	既可以感知人的活动状况，也可以探测汽车的运动状态。可以达到IP66 的防护等级。最大感测角110度，水平感测半径18米。
	室内型红外线感应器　　　5753L
	用于探测人体移动时发出的红外线，去感知周围环境是否有人在活动，从而实现 “人来灯亮，人走灯灭”的功能。感测角360度，感测距离为6米。
	亮度传感器　　　E5031PE
	通过检测周围环境的亮度，再与内部设定值相比较，调整光源的亮度和分布，有效利用自然光线，达到节约电能的目的。
	辅助输入单元　　　5104BCL
	接收外界无源接点信号，来控制照明或其它负载。通过辅助输入单元，C-Bus系统可以方便地与其它系统（如消防，保安监控，楼宇自控等系统）相连。通过5104BLC可扩充C-Bus系统本身所不能达到的各种功能。

输出单元

	单路、两路继电器　　　5101R、5102RVF
	可以承受10A电流的开关和0—10V的直流电输出。模块安装在配电箱内。连接电源、强制开关和LED指示器。
	四路10A继电器、四路20A继电器　　　L5504RVF、L5504RVF20P
	能够在继电器上手动控制每一回路；能够通过软件设定它的网络终端功能；通过软件能设定继电器的互琐功能；断电后能设定来电时的继电器状态；2个RJ45头能够与C-Bus网络连接；带有电磁式继电器触点
	十二路10A继电器　　　L5512RVF
	能够在继电器上手动控制每一回路；能够通过软件设定它的网络终端功能；通过软件能设定继电器的互琐功能；断电后能设定来电时的继电器状态；2个RJ45头能够与C-Bus网络连接；带有电磁式继电器触点
	四路2A调光器、八路1A调光器　　　L5504D2A、L5508D1A
	在12位的导轨式安装上提供四路、八路前沿触发的调光功能；确保无闪烁调光，每路都具有过载和过流保护；调光亮度的改变是线性的，确保在调节范围内亮度的改变是完全一致；具有手动开关按钮
	荧光灯接口DSI　　　5508DSI
	可驱动数字整流器；每路可直接驱动100个专用数字整流器每个5508DSI最多可驱动800个数字整流器
	专业级单路20A、两路10A、四路5A大功率调光器　　　5101D20、5102D10、5104D5
	有4路×5A，2路×10A，1路×20A几种负载控制范围；能够调节阻性负载，电感式与电子式的负载调节都是用它的前沿触发调光技术当监测到供电主电压改变后，通过调节输出负载的电压来补偿主电压的改变
	专业级大功率调光硅箱　　　L5112D12/L5112D16
	专业级大功率调光硅箱，单项220V供电，具有自学习功能，12路输出，每路最小负载输出分别为12A、16A，有过流、过温、过载及短路保护功能。
